Необходимость обеспечения эффективного доступа к увеличивающимся объемам хранимых данных заставляет компании переходить от систем
хранения с прямым подключением DAS (Direct Attached Storage) к сетям
хранения данных SAN (Storage Area Network), в основе которых лежат тех-
нологии FC или iSCSI.
При этом технология iSCSI, базирующаяся на использовании существующих IP-сетей, наиболее эффективна и востребована небольшими и сред-
ними компаниями, ориентирующимися на недорогие, но обеспечивающие
высокую надежность и масштабируемость решения.
Одним из лидеров рынка, предлагавших системы соответствующего
класса, к середине 2008 года стала компания LeftHand, решения кото-
рой получили высокое признание и множество наград рынка. LeftHand
ежегодно удваивала объем продаж и в 2008 году имела свыше 12 тысяч
инсталляций.
В конце 2008 года HP приобрела компанию LeftHand и добавила ее техно-
логии в свой портфель в составе решений HP StoreVirtual 4000, к настоя-
щему времени прошедших преобразование и представляемых на рынке
в качестве HP StoreVirtual 4000 Storage.
Архитектура системы HP StoreVirtual 4000 базируется на кластеризо-
ванных узлах (контроллерах) из x86 серверов. Каждый узел имеет свои
ресурсы: процессоры, память, сетевые и дисковые контроллеры, диски
и т. д. Программное обеспечение LeftHand Operating System объединяет
отдельные узлы хранения в единый кластер и создает на его основе сеть
iSCSI.
Любой сервер приложений, подключенный к такой сети SAN, видит еди-
ный IP-адрес кластера, в то время как данные распределяются по всем
узлам хранения, входящим в кластер.
Кроме того, в LeftHand Operating System реализованы два варианта
балансировки нагрузки между всеми узлами кластера: универсальный
(Virtual IP LB) и специализированный для Microsoft® Windows® (Devicespecific
Module). Балансировка загрузки охватывает все ресурсы сети SAN
(диски, сетевые интерфейсы, процессоры) и многократно снижает риск
потенциальных проблем с производительностью.
Кластерная архитектура позволяет заказчику начать с минимальной
конфигурации из двух узлов и наращивать ее со временем без преры-
вания операций ввода/вывода таким образом, чтобы процесс пере-
строения кластера не влиял на производительность операций ввода/
вывода работающих приложений. При добавлении нового узла хране-
ния общая емкость, производительность и надежность сети хранения
увеличиваются.
Использование предлагаемого решения в сочетании с серверной виртуа-
лизацией и встроенными функциями синхронной и асинхронной реплика-
ции позволяет обеспечить высочайший уровень доступности данных для
множества виртуальных сред. HP StoreVirtual 4000 Storage присутству-
ет в листе совместимости компании WMware® и совместно с продуктом
VMware® Site Recovery Manager или VMware® Metro Cluster обеспечивает
высокую доступность решений по виртуализации между удаленными
площадками, поддерживая функционал VMware® HA и таким образом
позволяя добиваться работоспособности приложений даже в случае
отказа одной из площадок.
Суммируя основные свойства решения HP StoreVirtual 4000 Storage, необ-
ходимо отметить:
• линейное наращивание емкости и производительности;
• несколько уровней обеспечения высокой доступности (дублированные
подключения, RAID, кластеризация, удаленная репликация);
• различные механизмы балансировки нагрузки между узлами;
• тесную связь с системами виртуализации на серверах архитектуры х86;
• снижение затрат благодаря гибкому распределению дискового про-
странства (Thin Provisioning) и использованию существующих IP-сетей.

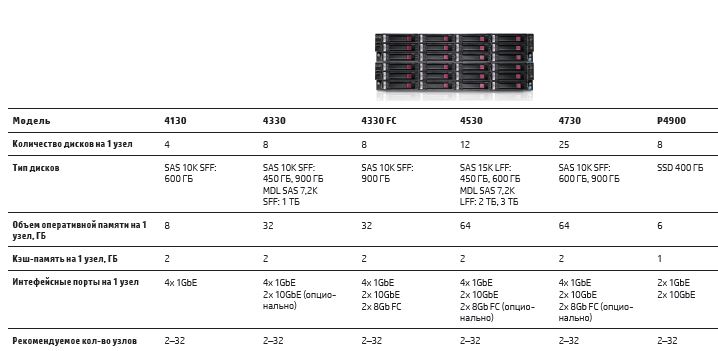

В приведенной ниже таблице представлены характеристики моделей HP
StoreVirtual 4000 Storage, а на следующей странице — более подробное
описание основных технологий, используемых в предлагаемых решениях.
Все модели поставляются со стандартной трехгодичной гарантией по
схеме 3–3–3 (три года гарантии на запчасти, три года гарантии на работы
по замене и на выезд сервисного инженера на место на следующий день
после обращения).
Кроме того, решение HP StoreVirtual 4000 Storage имеет три года теле-
фонной поддержки на программное обеспечение по схеме 9х5, а также
возможность получать обновления на новые версии.


Консультация специалиста
Кластер HP StoreVirtual 4000 объединяет ресурсы отдельных узлов
хранения – такие, как дисковая емкость, оперативная память, сетевые
интерфейсы, кэш-память, увеличивая суммарную производительность
и емкость консолидированной системы. За счет распределения логиче-
ских томов по узлам кластера достигается виртуализация дискового про-
странства.
Заказчик также может динамически перемещать тома между разными
кластерами без остановки операций ввода/вывода. Реализация всех этих
функций осуществляется с помощью центральной консоли управления
(Centralized Management Console, CMC).
Это позволяет реализовать технологию Peer Motion, обеспечивающую
online-миграцию данных между различными уровнями хранения (т. е.,
между несколькими системами StoreVirtual 4000 с различными параме-
трами производительности и емкости).


Технология LeftHand Network RAID позволяет синхронно реплицировать
логические тома между узлами кластера.
При этом данные зеркалируются на узлах кластера таким образом, что
при выходе из строя любого узла логический том с данными остается
доступен.
Степень защиты данных задается на уровне логического тома в зависимо-
сти от критичности самих данных.
Можно, например, поддерживать две копии данных в кластере или же
просто равномерно распределять данные по узлам кластера, ограничив-
шись аппаратным уровнем защиты отдельных узлов.
Можно поменять уровень сетевого RAID на лету, без остановки операций
ввода/вывода. Высокая доступность системы хранения HP StoreVirtual
4000 Storage обеспечивается в любой конфигурации.

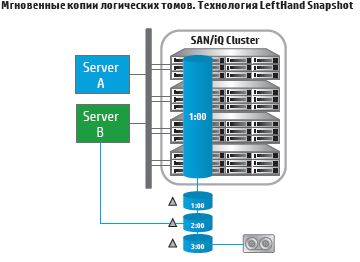

Технология LeftHand Snapshot позволяет создавать мгновенные копии
логических томов на определенный момент времени. Копии могут созда-
ваться вручную, в произвольные моменты времени или на основе автома-
тически выполняемого расписания.
Встроенная интеграция функционала мгновенных копий с приложени-
ями позволяет автоматически создавать консистентные мгновенные
копии для приложений и виртуальных машин VMware®, Microsoft® Hyper-V
и Microsoft® VSS.
Созданные консистентные во времени мгновенные копии могут быть
использованы для восстановления отдельных файлов или логического
тома целиком.
Технология LeftHand Snapshot всегда использует гибкое распределение
дискового пространства (Thin Provisioning), не требующее заранее резер-
вировать дисковое пространство, а выделяя его только для измененных
данных.

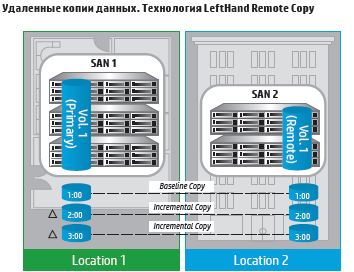

Технология LeftHand Remote Copy используется для централизованного
резервного копирования и аварийного восстановления. Она позволяет
осуществлять репликацию мгновенных копий (Snapshots) между локаль-
ной и удаленной площадками.
Созданные по расписанию удаленные копии позволяют выполнять кон-
систентную на определенный момент времени асинхронную репликацию
данных между различными площадками.
При репликации обеспечивается управление производительностью
канала связи путем задания ограничений на полосу пропускания между
двумя площадками, и LeftHand Remote Copy автоматически поддержива-
ет это значение.
